JENIS-JENIS JARINGAN


Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama-sama menggunakan hardware/software yang terhubung dengan jaringan. Setiap komputer, printer atau periferal yang terhubung dengan jaringan disebut node. Sebuah jaringan komputer dapat memiliki dua, puluhan, ribuan atau bahkan jutaan node.
Secara umum jaringan komputer dibagi atas lima jenis, yaitu:

1. Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (misalnya printer) dan saling bertukar informasi.



2. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel.



3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.




4. Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras dan perangkat lunak yang berbeda-beda. Orang yang terhubung ke jaringan sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.



5. Jaringan Tanpa Kabel
Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel. Misalnya orang yang ingin mendapat informasi atau melakukan komunikasi walaupun sedang berada diatas mobil atau pesawat terbang, maka mutlak jaringan tanpa kabel diperlukan karena koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat. Saat ini jaringan tanpa kabel sudah marak digunakan dengan memanfaatkan jasa satelit dan mampu memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang menggunakan kabel.


Sumber : fadel05.tripod.com/network/jaringan.html

PENGERTIAN DNS (DOMAIN NAME SYSTEM)

DNS adalah singkatan dari Domain Name System, DNS itu adalah nama sebuah sistem database yang dibuat untuk memenuhi kebutuhan komputer, layanan atau sumber daya yang terhubung ke jaringan internet atau jaringan komputer pribadi.
 Fungsi DNS adalah menerjemahkan nama domain (contoh: www.google.com) menjadi IP address (74.125.93.105), kita tentu lebih mudah mengingat nama domain suatu situs dibandingkan IP address-nya bukan ? nah itulah kegunaan DNS. Jadi ketika anda mengetikkan nama domain suatu situs di browser anda lalu menekan enter, browser anda akan mengecek apakah nama domain tersebut ada di cache DNS browser anda (pernah anda buka situsnya sebelumnya), jika tidak browser anda tersebut akan menghubungi name server (server tempat DNS berada) yang digunakan oleh koneksi internet anda untuk kemudian menerjemahkan nama domain situs tersebut menjadi IP address, kalau ketemu maka anda akan dibawa ke lokasi server tempat halaman situs tersebut berada.
Analoginya DNS itu seperti buku telepon, kita tahu nama orangnya tapi kita tidak tahu berapa nomor teleponnya, maka kita menggunakan buku telepon untuk mencari nomor telepon orang yang kita maksud tersebut, hanya bedanya kalau dalam DNS tidak ada nama domain (nama orang kalau di buku telepon) yang sama.
Sumber: murdianto.com/2011/07/pengertian-dns-domain-name-system.html

ALAMAT IP (INTERNET PROTOCOL ADDRESS)

Alamat IP (Internet Protocol Address atau sering disingkat IP) adalah deretan angka biner antar 32-bit sampai 128-bit yang dipakai sebagai alamat identifikasi untuk tiap komputer host dalam jaringan Internet. Panjang dari angka ini adalah 32-bit (untuk IPv4 atau IP versi 4), dan 128-bit (untuk IPv6 atau IP versi 6) yang menunjukkan alamat dari komputer tersebut pada jaringan Internet berbasis TCP/IP.

Sistem pengalamatan IP ini terbagi menjadi dua, yakni:
1. Alamat IP Versi 4
Alamat IP versi 4 (sering disebut dengan Alamat IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer atau lebih tepatnya 4.294.967.296 host di seluruh dunia, jumlah host tersebut didapatkan dari 256 (didapatkan dari 8 bit) dipangkat 4(karena terdapat 4 oktet) sehingga nilai maksimal dari alamt IP versi 4 tersebut adalah 255.255.255.255 dimana nilai dihitung dari nol sehingga nilai nilai host yang dapat ditampung adalah 256x256x256x256=4.294.967.296 host, bila host yang ada di seluruh dunia melebihi kuota tersebut maka dibuatlah IP versi 6 atau IPv6. Contoh alamat IP versi 4 adalah 192.168.0.3

2. Alamat IP Versi 6
Alamat IP versi 6 (sering disebut sebagai alamat IPv6) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol Internet versi 6. Panjang totalnya adalah 128-bit, dan secara teoritis dapat mengalamati hingga 2128=3,4 x 1038 host komputer di seluruh dunia. Contoh alamat IPv6 adalah 21da:00d3:0000:2f3b:02aa:00ff:fe28:9c5a.

PENGERTIAN PROTOCOL JARINGAN DAN JENIS-JENIS PROTOCOL JARINGAN

Protokol Jaringan adalah perangkat aturan yang digunakan dalam jaringan, Protokol adalah aturan main yang mengatur komunikasi diantara beberapa komputer di dalam sebuah jaringan sehingga komputer-komputer anggota jaringan dan komputer berbeda platform dapat saling berkomunikasi. semua jenis-jenis jaringan komputer menggunakan protokol. Aturan-aturan Protokol adalahtermasuk di dalamnya petunjuk yang berlaku bagi cara-cara atau metode mengakses sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.
Berikut adalah Jenis-Jenis Protocol Jaringan komputer:
  1. Ethernet
  2. Local Talk
  3. Token Ring
  4. FDDI
  5. ATM

Protokol Jaringan Ethernet

Protocol Ethernet adalah yang paling banyak digunakan sejauh ini, metode akses digunakan Ethernet disebut CSMA/CD (Carrier Sense Multiple Access/Collision Detection). Sistem ini menjelaskan bahwa setiap komputer memperhatikan ke dalam kabel dari network sebelum mengirimkan sesuatu ke dalamnya. Jika dalam jaringan tidak ada aktifitas atau bersih komputer akan mentransmisikan data, jika ada transmisi lain di dalam kabel, komputer akan menunggu dan akan mencoba kembali transmisi jika jaringan telah bersih. kadangkala dua buah komputer melakukan transmisi pada saat yang sama, ketika hal ini terjadi, masing-masing komputer akan mundur dan akan menunggu kesempatan secara acak untuk mentransmisikan data kembali. metode ini dikenal dengan koalisi, dan tidak akan berpengaruh pada kecepatan transmisi dari network.
Protokol Ethernet dapat digunakan pada topologi jaringan komputer model Garis lurus, Bintang, atau Pohon. Data dapat ditransmisikan melewati kabel twisted pair, koaksial, ataupun kabel fiber optic pada 10 Mbps adalah spesifikasi kecepatan Protokol jaringan ethernet.

Sumber: jaringankomputer.comyr.com/pengertian-protokol-jaringan-dan-jenis-jenis-protokol-jaringan/

MACAM-MACAM PERANGKAT JARINGAN DI KOMPUTER

Dibawah ini adalah macam-macam perangkat yang digunakan untuk mengakses internet di komputer:

1. NIC (Network Interface Card)

Kartu jaringan atau Lan card dipasang pada setiap komputer yang akan dihubungkan ke suatu jaringan computer. Banyak jenis dan merk kartu jaringan yang tersedia di pasar, namun beberapa hal pokok yang perlu diketahui dari kartu jaringan yaitu type kartu ISA atau PCI dengan kecepatan 10 atau 10/100 Mbps, harus disesuaikan dengan tipe Ethernet HUB atau switching yang akan digunakan, jenis protocol dan jenis kabel yang didukungnya disamping itu juga mengesampingkan kwalitas produk. Komputer jenis terbaru tidak dilengkapi dengan slot ISA bahkan Network Interface umumnya merupakan Onboard system artinya sudah tersedia pada mainboard sehingga tidak perlu lagi dipasang Lan Card
Sesuai dengan besarnya tingkat kebutuhan akan jaringan komputer, sudah banyak mainboard komputer jenis terbaru dilengkapi kartu jaringan secara on board. Kwalitasnya bagus namun penulis berpendapat lebih baik menggunakan kartu jaringan yang terpisah. Salah satu keuntungannya adalah dapat memilih merk tertentu dan mudah diganti apabila terjadi kerusakan.

2. Hub atau swich
Hub adalah perangkat jaringan yang terdiri dari banyak port untuk menghubungkan Node atau titiksehingga membentuk jaringan yang saling terhubung dalam topologi star. Jika jumlah port yang tersedia tidak cukup untuk menghubungkan semua komputer yang akan dihubungkan ke dalam satu jaringan dapat digunakan beberapa hub yang dihubungkan secara up-link.
Port yang tersedia biasanya sampai 8, 16, 24 atau lebih banyak sesuai kebutuhan Anda. Untuk kecepatan, Anda dapat menggunakan HUB 10 atau Switch 10/100. Sebaiknya menggunakan 10/100 karena dapat digunakan untuk jaringan berkecepatan maksimal 10 atau 100. Hub ada yang mendukung pemggunaan kabel coax yang menukung topologi BUS dan UTP yang mendukung topologi STAR. Namun type terbaru cenderung hanya menyediakan dukungan untuk penggunaan kabel UTP.

3. Konektor UTP (RJ-45)
Untuk menghubungkan kabel UTP diperlukan konektor RJ-45 atau sejenis jack yang bentuknya mirip dengan jack kabel telepon namun memiliki lebih banyak lubang kabel. Konektor tersebut dipasang di kedua ujung kabel dengan peralatan Tang khusus UTP. Namun jika belum bisa memasangnya, Anda dapat meminta sekaligus pemasang-an pada saat membeli kabel UTP




4. Bridge
Bridge digunakan untuk menghubungan antar jaringan yang mempunyai protokol yang sama. Hasil akhirnya adalah jaringan logis tunggal. Bridge juga dapat digunakan jaringan yang mempunyai media fisik yang berbeda. Contoh jaringan yang menggunakan fiber obtik dengan jaringan yang menggunakan coacial.
Bridge mempelajari alamat tujuan lalulintas yang melewatinya dan mengarahkan ke tujuan. Juga digunakan untuk menyekat jaringan. Jika jaringan diperlambat dengan adanya lalulintas yang penuh maka jaringan dapat dibagi menjadi dua kesatuan yang lebih kecil

5. Cluster Control Unit
Cluster Control Unit membangun hubungan antara terminal yang dikendalikannya dengan perlatan-peralatan dan jaringan. Alat ini memungkinkan beberapa terminal berbagi satu printer atau mengakses beberapa komputer melalui jaringan yang bebeda. Cluster Control Unit dapat pula mengerjakan pemeriksaan kesalahan dan pengubahan kode.



6. Multiplexer
Saat beberapa terminal harus berbagi satu saluran pada saat yang sama, multiplexer dapat ditambahkan pada tiap ujung. Multiplexer adalah suatu alat yang memungkinkan pengiriman dan penerimaan bebrpa pesan secara serentak. Penambahan multiplexer berdampak seperti mengubah jalan satu jalur menjadi jalur bebas hambatan dengan beberapa jalur.

7. Front-end Processor
Front-end Processor menangani lalulintas Jaringan komputer yang masuk dan keluar dari host komputer. Kedua komputer tersebut dapat merupakan jenis apapun, tetapi configurasi yang umum terdiri dari sejenis komputer mini khusus yang berfungsi sebagai front-end processor dan sebuah mainframe yang menjadi host. Front-end Processor berfungsi sebagai unit input dari host dengan mengumpuklkan pesan-pesan yang masuk dan menyiapkan data bagi host. Front-end Processor juga berfungsi sebagai unit output dari host dengan menerima pesan-pesan untuk transmisi ke terminal.

Walau kecepatan transmisi antara saluran dan front end Processor relatif lambat ( dalam banyak kasus bit-bit ditransmisikan secara serial ) kecepatan tarnsmisi front-end processor dengan host dapat berlangsung secara cepat ( beberapa bit ditransmisikan secara paralel).

Sebagian front-end processor melakukan message switching dengan mengatur rute (routing) pesan dari suatu terminal ke yang lain tanpa melibatkan host. Jika karena suatu hal terminal penerima tidak dapat menerima pesan (mungkin sedangan digunakan atau rusak) front-end processor dapat menyimpan pesan tersebut dalam penyimpanan sekunder dan mengirimkannya nanti. Kemampuan ini disebut simpan dan teruskan (store and forward).

8. Router
Router tidak mempunyai kemampuan untuk mempelajari, namun dapat menentukan path (alur) data antara dua jaringan yang paling eficien. Router beroperasi pada lapisan Network (lapisan ketiga OSI.). Router tidak mempedulikan topologi dan tingkat acces yang digunakan oleh jaringan. Karena ia beroperasi pada lapisan jaringan. Ia tidak dihalangi oleh media atau protokol komunikasi. Bridge mengetahui tujuan ahir paket data, Router hanya mengetahui dimana router berikutnya ditempatkan. Ia dapat digunakan untuk menghubungkan jaringan yang menggunakan protokol tingkat tinggi yang sama.

Jika paket data tiba pada router, ia menentukan rute yang terbaik bagi paket dengan mengadakan pengecekan pada tabel router. Ia hanya melihat hanya melihat paket yang dikirimkan kepadanya oleh router sebelumnya.

9. Brouter
Adalah yang menggabungkan teknologi bridge dan router. Bahkan secara tidak tepat seringkali disebut sebagai router multiprotokol. Walau pada kenyataannya ia lebih rumit dari pada apa yang disebut router multiprotokol yang sebenarnya.
10. Geteway
Gateway dilengkapi dengan lapisan 6 atau 7 yang mendukung susunan protokol OSI. Ia adalah metode penyambungan jaringan ke jaringan dan jaringan ke host yang paling canggih. Gateway dapat digunakan untuk menghubungkan jaringan yang mempunyai arsitektur berbeda misalnya PC berdasarkan Novell dengan jaringan SNA atau Ethernet.

11. Modem
Satu-satunya saat modem tidak diperlukan adalah saat telephone tombol digunakan sebagai terminal. Semua saluran jaringan komputer lain memerlukan modem pada tiap ujungnya. Modem dirancang untuk beroperasi pada kecepatan tertentu biasanya 300, 1200, 2400, 4800 atau 96000 bit per detik dan seterusnya kecepatan modem menentukan kecepatan transmisi data.

ADSL adalah type modem untuk penggunaan accses internet kecepatan tinggi. Umumnya modem ADSL merupakan integrasi dari modem, firewall dan ethernet switch serta router dan mungkin juga dengan transiever. Modem ADSL bekerja pada frekwensi yang berbeda dengan frekwensi yang digunakan dalam percakapan telephon sehingga saluran telephon dapat digunakan untuk percapapan bersamaan dengan penggunaan transmisi data melelalui modem ADSL.

Sumber: odizeys.blogspot.com/2012/09/macam-macam-perangkat-jaringan-di.html

PENGERTIAN DIODA DAN MACAM-MACAM DIODA

Pengertian DIODA:
dioda berasal dari pendekatan kata dua elektroda yaitu anoda dan katoda. dioda semikonduktor hanya melewatkan arus searah saja (forward), sehingga banyak digunakan sebagai komponen penyearah arus. Secara sederhana sebuah dioda bisa kita asumsikan sebuah katup, dimana katup tersebut akan terbuka manakala air yang mengalir dari belakang katup menuju kedepan, sedangkan katup akan menutup oleh dorongan aliran air dari depan katup.


a. Simbol Umum Dioda:

Dioda disimbolkan dengan gambar anak panah yang pada ujungnya terdapat garis yang melintang. Simbol tersebut sebenarnya adalah sebagai perwakilan dari cara kerja dioda itu sendiri. Pada pangkal anak panah disebut juga sebagai anoda (kaki positif = P) dan pada ujung anak panah disebut sebagai katoda (kaki negative = N).

b. Bias Maju

Gambar di atas merupakan gambar karakteristik dioda pada saat diberi bias maju. Lapisan yang melintang antara sisi P dan sisi N diatas disebut sebagai lapisan deplesi (depletion layer), pada lapisan ini terjadi proses keseimbangan hole dan electron. Secara sederhana cara kerja dioda pada saat diberi bias maju adalah sebagai berikut, pada saat dioda diberi bias maju, maka electron akan bergerak dari terminal negative batere menuju terminal positif batere (berkebalikan dengan arah arus listrik). Elektron yang mencapai bagian katoda (sisi N dioda) akan membuat electron yang ada pada katoda akan bergerak menuju anoda dan membuat depletion layer akan terisi penuh oleh electron, sehingga pada kondisi ini dioda bekerja bagai kawat yang tersambung.

c. Bias Mundur


Berkebalikan dengan bias maju, pada bias mundur electron akan bergerak dari terminal negative batere menuju anoda dari dioda (sisi P). Pada kondisi ini potensial positif yang terhubung dengan katoda akan membuat electron pada katoda tertarik menjauhi depletion layer, sehingga akan terjadi pengosongan pada depletion layer dan membuat kedua sisi terpisah. Pada bias mundur ini dioda bekerja bagaikan kawat yang terputus dan membuat tegangan yang jatuh pada dioda akan sama dengan tegangan supply.
pada umumnya dioda dibuat dari bahan semikonduktor Silicon (tegangan maju 0,7 Volt) dan Germanium (tegangan maju 0,3 Volt).


Macam-Macam Dioda:
1. Light Emiting Diode (LED)

Symbol dan Dioda LED
LED merupakan salah satu jenis dioda yang mampu memancarkan cahaya yang timbual akibat lonjakan elektron pada sambungan P-N junction. cahaya yang dihasilkan LED bermacam-macam tergantung dari bahan pembuat dioda tersebut.
pada rangkaian elektronika, LED biasa digunakan sebagai indikator sebuah rangkaian. Pada bidang robotika LED sering digunakan sebagai sensor.

2. Dioda Zener
 Zener selalu dioperasikan pada daerah Breakdown Voltage, dan pemasangannya pada posisi reverse Bias, untuk memperoleh tegangan konstan sebesar tegangan pada Dioda Zener.
Karena pemakaiannya yang demikian, maka Dioda Zener berfungsi untuk menjaga kesetabilan tegangan Output dengan nilai yang konstan. Untuk itu Zener dipakai sebagai regulator Fixed Voltage.

3. Dioda Kontak Titik
Dioda kontak titik di pergunakan untuk mengubah frekuensi tinggi menjadi frekuensi rendah.
Contoh tipe dari dioda ini yaitu: OA 70, OA 90, N 114 dan 1N 60.
Simbol Dioda Kontak Titik:
Symbol Dioda Kontak Titik dan Dioda Hubungan
4. Dioda Hubungan
Dioda ini dapat mengalirkan arus atau tegangan yang besar hanya satu arah.Dioda ini bias di gunakan untuk menyearahkan arus dan tegangan . Dioda ini memiliki tegangan maksimal dan arus maksimal, misalnya Dioda tipe 1N4001 ada 2 jenis yaitu yang berkapasitas 1A/50V dan 1A/100V. Simbol diode hubungan sama dengan symbol diode kontak titik.
5. Dioda Schoottky
Dioda ini menggunakan logam emas, perak atau platinaslah satu sisi junction dan silicon yang di-dop,biasanya tipe N pada sisiyang lain. Dioda semacam ini adalah piranti unipolar karena electron bebas merupakan mayoritas pada kedua sisi junction.
6. Dioda Kapasiansi Variabel
Disebut juga sebagai dioda varicap atau dioda varactor. Sifat dioda ini ialah bila dipasangkan menurut arah terbalik akan berperan sebagai kondensator. Kapasitasnsinya tergantung pada tegangan yang masuk.Dioda jenis ini banyak digunakan pada modulator FM dan juga VCO suatu PLL (Phase Lock Loop)
Symbol dan Gambar Dioda Varactor
Untuk membuat penyearah pada power supply, dipasaran banyak terjual dioda bridge. Dioda ini adalah dioda silicon yang di rangkai menjadi suatu bridge dan dikemas menjadi satu - kesatuan komponen. Di pasaran terjual berbagai bentuk dioda bridge dengan berbagai macam kapasitasnya. Ukuran dioda bridge yang utama adalah voltage dan ampere maksimumnya
Dioda Bridge
Banyak sekali penggunaan dioda dan secara umum dioda dapat digunakan antara lain untuk :
1.Pengaman
2.Penyearah
3.Voltage regulator
4. Modulator
5.Pengendali frekuensi
6.Indikator
7.Switch

Sumber: iiam.blogdetik.com/2012/10/22/macam-macam-dioda/ , eldas-smkn7.blogspot.com/2011/10/dioda.html

RANGKAIAN MOTOR 3 PHASA



Motor 3 fasa bekerja dengan 2 hubungan yaitu :
a. Motor bekerja Bintang/ Star (Y)
Berarti motor harus dihubungkan bintang baik secara langsung pada terminal maupun melalui rangkaian kontrol.


Gambar 1. Hubungan Bintang/ Star (Y)


b. Motor bekerja segitiga /Delta (Δ)
Berarti motor harus dihubungkan segitiga baik secara langsung pada terminal maupun melalui rangkaian kontrol. Kecuali mesin-mesin yang berkapasitas tinggi diatas 10 HP, maka motor tersebut wajib bekerja segitiga (Δ) dan harus melalui rangkaian kontrol star delta baik secara mekanik, manual,  PLC.



Gambar 2. Hubungan Delta  (Δ)


Dimana bekerja awal (start) motor tersebut bekerja bintang hanya sementara, selang berapa waktu barulah motor bekerja segitiga dan motor boleh dibebani.
Cara menghubungkan motor dalam hubungan bintang (Y) :

  1. Cukup mengkopelkan/ menghubungkan salah satu dari ujung-ujung kumparan phasa menjadi satu.
  2. Sedangkan yang tidak dihubungkan menjadi satu dihubungkan kesumber tegangan.
Cara menghubungkan motor dalam hubungan segitiga (Δ) :
  1. Ujung pertama dari kumparan phasa I dihubungkan dengan ujung kedua dari kumparan phasa III
  2. Ujung pertama dari kumparan phasa II dihubungkan dengan ujung kedua dari kumparan phasa I
  3. Ujung pertama dari kumparan phasa III dihubungkan dengan ujung kedua dari kumparan phasa II.
Mengapa motor harus dihubungkan dengan Star (Y) – Delta (Δ)?
  1. Beban dengan inersia yang tinggi/ besar akan menyebabkan waktu starting motor menjadi lama untuk mencapai kecepatan nominalnya.
  2. Selama periode starting tersebut, maka pada stator dan rotor akan mengalir arus yang besar sehungga bisa terjadi pemanasan berlebih (overheating) pada motor
  3. Lebih buruk lagi menyebabkan gangguan pada sistem jala-jala sumber listriknys sehingga akan menurunkan tegangannya. hal ini akan mengganggu beban listrik lainnya.
  4. Untuk menghindari hal tersebut, suatu motor induksi seringkali di start dengan level tegangan yang lebih rendah dari tegangan nominalnya.
  5. Pengurangan tegangan starting tersebut akan membatasi dayas yang diberikan ke motor, namun demikian disis lain pengurangan tegangan ini akan berdampak memperpanjang waktu/ periode starting (waktu yang  dibutuhkan untuk mencapai kecepatan nominalnya).
2. Rangkaian System Kendali Elektromagnetik Pada Motor Induksi 3 Fasa

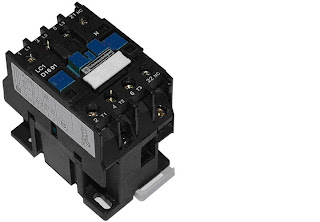

Rangkaian sederhana dengan menggunakan kontaktor magnet yaitu mengontrol sebuah motor listrik. Pengontrolan oleh kontaktor magnet menggunakan 2 rangkaian yaitu rangkaian kontrol dan rangkaian utama. Peralatan kontrol yang digunakan dalam pengoperasianya yaitu, MCB 3 fasa, TOR (Thermal Overload Relay), sakelar tekan ON/ OFF dan kontaktor.
Rangkaian kontrol merupakan rangkaian yang mengendalikan/ mengoperasikan rangkaian utama, sedangkan rangkaian utama merupakan aliran hubungan ke beban (motor 3 fasa). Rangkaian utama menggunakan kontak utama (1-3-5 dan 2-4-6) dari kontaktor magnet untuk menghubungkan/ memutuskan jaringan dengan motor listrik. Karena arus yang mengalir pada rangkaian utama relaitf lebih besar daripada rangkaian kontrol, maka pada rangkaian utama dilengkapi dengan TOR (Thermal Overload Relay) atau pengaman beban lebih dari hubung singkat ataupun beban yang lebih.
Pada rangkaian kontrol, arus yang mengalir relatif kecil. Rangkaian kontrol dilengkapi dengan sakelar tekan NO untuk tombol NP dan NC untuk tombol OFF. Karena menggunak open.an tombol (sakelar) tekan, maka pada tombol ON dibuat pengunci (sakelar bantu) dari kontak bantu kontaktor yang normally open.
Gambar 3. Rangkaian System Kendali Elektromagnetik Pada Motor Induksi 3 Fasa



2. Rangkaian System Kendali Elektromagnetik Pada Motor Induksi 3 Fasa Hubungan Bintang Segitiga
Rangkaian daya hubungan bintangsegitiga menggunakan tiga buah kontaktor Q1, Q2, dan Q3 Gambar 4. Fuse F1 berfungsi mengamankan jika terjadi hubungsingkat pada rangkaian motor. Saat motor terhubung bintang kontaktor Q1 dan Q2 posisi ON dan kontaktor Q3 OFF. Beberapa saat kemudian timer yang disetting waktu 60 detik energized, akan meng-OFF-kan Q1, sementara Q2 dan Q3 posisi ON, dan motor terhubung segitiga. Pengaman beban lebih F3 (thermal overload relay) dipasangkan seri dengan kontaktor, jika terjadi beban lebih disisi beban, relay bimetal akan bekerja dan rangkaian kontrol berikut kontaktor akan OFF.
Tidak setiap motor induksi bias dihubungkan bintang-segitiga, yang harus diperhatikan adalah tegangan name plate motor harus mampu diberikan tegangan sebesar tegangan jala-jala (Gambar 4), khususnya pada saat motor terhubung segitiga. Jika ketentuan ini tidak dipenuhi, akibatnya belitan stator bisa terbakar karena tegangan tidak sesuai. Rangkaian kontrol bintang-segitiga (Gambar 4), dipasangkan fuse F2 untuk pengaman hubung singkat pada rangkaian kontrol.

Gambar 4. Rangkaian System Kendali Elektromagnetik Pada Motor Induksi 3 Fasa Hubungan Bintang Segitiga


Hubungan Bintang


Tombol S2 di-ON-kan terjadi loop tertutup pada rangkaian koil Q1 dan menjadi energized bersamaan dengan koil Q2. Kontaktor Q1 dan Q2 energized motor terhubung bintang. Koil timer K1 akan energized, selama setting waktu berjalan motor terhubung bintang.

Hubungan Segitiga
Saat Q1 dan Q2 masih posisi ON dan timer K1 masih energized, sampai setting waktu berjalan motor terhubung bintang. Ketika setting waktu timer habis, kontak Normally Close K1 dengan akan OFF menyebabkan koil kontaktor Q1 OFF, bersamaan dengan itu Q3 pada posisi ON. Posisi akhir kontaktor Q2 dan Q3 posisi ON dan motor dalam hubungan segitiga. Untuk mematikan rangkaian cukup dengan meng-OFF-kan tombol tekan S1 rangkaian kontrol akan terputus dan seluruh kontaktor dalam posisi OFF dan motor akan berhenti bekerja. Kelengkapan berupa lampu-lampu indikator dapat dipasangkan, baik indikator saat rangkaian kondisi ON, maupun saat saat rangkaian kondisi OFF, caranya dengan menambahkan kontak bantu normally open yang diparalel dengan koil kontaktor dan sebuah lampu indicator.
Sumber referensi : xlusi.com

CARA MENYOLDIR

Soldering (proses menyolder) didefinisikan dengan “menggabungkan beberapa logam (metal) secara difusi yang salah satunya mempunyai titik cair yang relatif berbeda”. Dengan kata lain, kita bisa menggabungkan dua atau lebih benda kerja (metal) dimana salah satunya mempunyai titik cair relatif lebih rendah, sehingga metal yang memiliki titik cair paling rendah akan lebih dulu mencair. Ketika proses penyolderan (pemanasan) di hentikan, maka logam yang mencair tesebut akan kembali membeku dan menggabungkan secara bersama-sama metal yang lain. Proses menyolder biasanya diaplikasikan pada peralatan elektronik untuk menempelkan/menggabungkan komponen elektronika pada papan circuit (PCB).



Untuk melakukan penyolderan tentu saja diperlukan kemampuan atau keahlian (skill). Ada beberapa langkah yang harus kita ketahui sebelum kita menyolder, diantaranya :
Peralatan
Peralatan yang dibutuhkan pada waktu menyolder, diantaranya :
  • Timah solder/Tinol (metal yang mempunyai titik cair cukup rendah sehingga mudah mencair);
  • Multitester/Multimeter (digunakan untuk memeriksa komponen sebelum disolder);
  • Penjepit/tang (digunakan untuk menjepit kaki komponen elektronika yang akan di solder, sehingga komponen tersebut mudah dipasang dan tidak terlalu panas karena sebagian panas akan disalurkan pada penjepit);
  • Penghisap solder (digunakan untuk membersihkan tinol baik yang ada pada PCB maupun komponen, juga digunakan untuk mempermudah waktu mencabut komponen dari PCB);
  • Dudukan solder (digunakan untuk menyimpan solder yang panas ketika sedang tidak digunakan).
Persiapan
  • Dipasaran terdapat solder yang mempunyai rentang daya antara 15 watt s/d 40 watt. Semakin besar tegangannya, solder tersebut akan semakin panas. Dalam pemilihan solder yang harus kita perhatikan adalah benda kerja yang akan di solder. Untuk menyolder komponen elektronika dianjurkan menggunakan solder yang berkekuatan 30 watt, supaya tidak terlalu panas yang menyebabkan komponen yang disolder menjadi rusak.
  • Periksa PCB dan komponen elektronika yang akan di solder. Pastikan bahwa komponen-komponen tersebut bisa berfungsi sesuai dengan yang diharapkan.
Proses Penyolderan
  • Bersihkan PCB dari kotoran atau minyak dengan menggunakan kain wol dan thinner atau menggunakan alat pembersih yang lain. Hindarkan alat pembersih yang bisa menyebabkan korosi pada PCB maupun jalur-jalur yang ada pada PCB
  • Bersihkan komponen-komponen elektronika yang akan di solder, terutama bagian yang akan di solder (kaki-kakinya) dengan menggunakan kain atau ampelas.
  • Panaskan solder sampai solder tersebut mampu mencairkan tinol
  • Pasang komponen yang akan di solder pada PCB kemudian lakukan penyolderan. Jangan memasang komponen sekaligus tetapi bertahap satu persatu (pasang satu komponen, terus lakukan penyolderan kemudian dipotong kaki-kakinya, setelah selesai baru pasang lagi komponen yang lainnya). Dahulukan menyolder komponen yang paling tahan terhadap panas.. Untuk komponen seperti IC, usahakan jangan menyolder secara langsung ke PCB karena panas akibat penyolderan bisa merusaknya, tetapi gunakan socket/dudukan untuk memasangnya. Socket digunakan untuk menjaga supaya IC tidak terkena panas pada waktu menyolder, selain itu juga untuk mempermudah penggantian bila IC-nya rusak karena IC termasuk komponen yang paling sering mengalami kerusakan.
Cara pemasangan komponen pada PCB, yaitu dengan cara menacapkan kaki-kaki komponen tersebut pada lobang yang sudah disediakan pada PCB. Setelah di tancapkan, bengkokkan kakinya + 45o supaya komponen tersebut tidak terlepas dan untuk mempermudah pada waktu menyoldernya.
Solderan yang baik adalah solderan yang berbentuk gunung dengan ketinggian+ 0,75 mm
Pemeriksaan
Setelah semua komponen di solder, proses terakhir adalah memeriksa jangan sampai ada solderan yang kurang baik atau komponen yang rusak akibat panas dari solder. Juga memerika jalur-jalur yang ada pada PCB jangan sampai ada yang rusak atau saling berhubungan akibat lelehan tinol yang akan mengakibatkan hubungan pendek
Pelapisan
Proses terakhir setelah semua proses di atas selesai adalah memberi lapisan terutama pada bagian bawah PCB yang ada soldernya dengan bahan yang bersifat isolator, misalnya cat/vernish. Hal ini dilakukan supaya rangkaian tadi terhindar dari korosi akibat oksidasi.


Sumber: sinelectronic.blogspot.com/2012/02/cara-menyolder-yang-baik-dan-benar.html

MACAM-MACAM SAKLAR

MACAM-MACAM SAKLAR
Saklar termasuk bahan jadi yang merupakan alat yang berfungsi untuk menghubungkan dan memutuskan arus listrik dari sumber tegangan menuju beban. Saklar sangat banyak macam dan jenisnya misalnya: untuk keperluan instalasi penerangan, untuk tegangan tinggi, instalasi tenaga dan banyak lagi jenisnya. Sebagai pengetahuan dasar cukup mengenai beberapa macam yang dijumpai dalam kehidupan sehari-hari: di rumah, sekolah dan tempat-tempat umum lainnya.
Saklar ada yang dipasang di luar tembok dan ada pula yang dipasang did alam. Saklar yang dipasang di dalam tembok harganya lebih mahal, tetapi lebih banyak yang menyukai sebab tampak lebih bersih dindingnya karena pipanya tidak tampak, sehingga tidak mengganggu pemandangan.
Jenis-jenis saklar pada dasarnya dibedakan menjadi:

  1. Saklar manual
  2. Saklar magnetik (MC)
  3. Saklar otomatis
Saklar magnetik dan saklar otomatis akan dibahas pada semester berikutnya. Sedangkan saklar manual menurut penggunaannya untuk:
1. Instalasi penerangan.
2. Instalasi tenaga.
Macam-macam saklar manual yang digunakan untuk instalasi penerangan menurut hubungannya antara lain:
  1. Saklar tunggal                     6. Saklar kutub dua
  2. Saklar seri                            7. Saklar kutub tiga
  3. Saklar silang                        8. Saklar tarik
  4. Saklar tukar                         9. Saklar tombol tekan
  5. Saklar kelompok
Bentuk-bentuk pemasangannya saklar adalah:
  1. Saklar ditanam dalam tembok sistem IN-BOUW
  2. Saklar tidak ditanam di dalam tembok sistem OUT-BOUW
Adabeberapa persyaratan dalam pemasangan saklar antara lain:
  1. Harus dapat melayani secara aman tanpa memerlukan alat bantu.
  2. Saklar harus dipasang sedemikian rupa sehingga bagian yang bergerak (tangkai atau pengumpil) saklar tidak bertegangan pada waktu saklar dalam keadaan terbuka atau tidak terhubung (Puil 1977 Pasal 206 B1).
  3. Dudukan semua saklar di dalam suatu instalasi harus seragam, misalnya: semua saklar dalam keadaan terhubung:
­   Jika tangkai saklar didorong ke atas atau.
­   Jika pengumpil saklar bagian atas ditekan (Puil 1977 Pasal 206.B1)
  1. Pemasangannya harus sedemikian rupa sehingga tidak mungkin akan terhubung sendiri oleh pengaruhgayaberatnya.
  2. Kemampuan saklar sekurang-kurangnya harus mempunyai kemampuan sesuai dengan alat yang dihubungkan padanya, tetapi tidak boleh lebih kecil dari 5 A (Puil 1977 Pasal 630 C61).



Setelah kita saksikan bersama tentang pelaksanaan dari bermacam-macam penghubung untuk ini kami berikan sedikit keterangan-keterangan dari rangkaian penghubung tersebut.
  1. Saklar tunggal (lihat gambar 1)
Saklar ini tidak lagi memerlukan penjelasan. Ini suatu cara yang termudah untuk menghubungkan/memutuskan suatu hantaran.
  1. Saklar seri/deret (lihat gambar 2)
Saklar seri ini gunanya untuk memutuskan dan menghubungkan dua buah kelompok lampu secara bergantian.
Misalnya:
Lampu yang terdapat pada ruangan tamu dan lampu yang terdapat pada taman dapat hidup sendiri-sendiri atau seluruhnya dihidupkan pada waktu bersamaan.
  1. Saklar tukar/hotel (lihat gambar 3)
Saklar tukar/hotel ini digunkaan apabila kita menghendaki melayani satu lampu dari dua tempat atau lampu menyala secara berurutan.
Misalnya:
Pada lorong-lorong dalam kamar yang dua pintu dan tangga pada rumah bertingkat, maka kita pakai dua buah saklar tukar.
  1. Saklar silang (lihat gambar 4)
Saklar silang ini digunakan apabila kita harus dapat melayani satu lampu dan tiga tempat, maka kita pakai saklar silang waktu memasang. Hendaklah diingat, bahwa saklar yang pertama dan penghabisan haruslah dipasang saklar tukar, saklar di antaranya adalah saklar silang.
  1. Saklar kutub dua (lihat gambar 5)
Misalnya:
Kamar mandi, atau penerangan luar sehingga kedua kawat lampu diputuskan hubungannya.
  1. Saklar kutub tiga (lihat gambar 6)
Saklar ini dipakai pada golongan yang terdiri dari sejumlah lampu-lampu besar.
Misalnya:
Untuk penerangan lantai, penerangan bagian atas dan gedung-gedung pertemuan untuk dihubungkan dengan tiga fasa. Hubungan ini disambung dan diputuskan dengan saklar kutub tiga.
  1. Saklar tarik (lihat gambar 7)
Saklar tarik ini digunakan pada kamar tidur, dan kamar mandi yang dapat dihidupkan dan dimatikan dengan menarik saklarnya dengan perantaraan tali sebagai penariknya.
  1. Saklar tombol tekan (lihat gambar 8)
Saklar tombol banyak digunakan untuk mengontrol motor-motor listrik dan juga banyak digunakan untuk melayani bel, dan lain-lain.
Macam-macam jenis bentuk dan sifat saklar sangat beraneka ragam. Keaneka ragaman itu didasarkan atas pertimbangan kepentingan yang bermacam-macam.
Demikian banyak jenis dan coraknya sehingga tidak bisa dibahas semua. Tetapi asas kerjanya sama yaitu untuk menghubungkan dan memutuskan arus listrik dari sumber tegangan menuju beban.

Sumber: suriptotitl.wordpress.com/2012/06/18/saklar/

JENIS DAN KEGUNAAN KONTAKTOR MAGNET


Sistem pengontrolan motor listrik semi otomatis yang menggunakan alat kontrol kontaktor magnet memerlukan alat bantu lain agar fungsi pengontrolan berjalan dengan baik seperti: tombol tekan, thermal overload relay dan alat bantu lainnya. Kontaktor magnet banyak digunakan untuk mengontrol motor-motor listrik 1 fasa dan 3 fasa, anatara lain untuk mengontrol motor dua arah putaran, strating bintang-segitiga, beberapa unit motor bekerja dan berhenti berurutan dan lain-lain.

A. Kontaktor Magnet
Kontaktor magnet atau sakelar magnet adalah sakelar yang bekerja berdasarkan kemagnetan. Artinya sakelar ini bekerja bila ada gaya kemagnetan. Magnet berfungsi sebagai penarik dan pelepas kontak-kontak. Sebuah kontaktor harus mampu mengalirkan arus dan memutuskan arus dalam keadaan kerja normal. Arus kerja normal ialah arus yang mengalir selama pemutusan tidak terjadi. Sebuah kontaktor kumparan magnetnya (coil) dapat dirancang untuk arus searah (arus DC) atau arus bolak-balik (arus AC). Kontaktor arus AC ini pada inti magnetnya dipasang cincin hubung singkat, gunanya adalah untuk menjaga arus kemagnetan agar kontinu sehingga kontaktor tersebut dapat bekerja normal. Sedangkan pada kumparan magnet yang dirancang untuk arus DC tidak dipasang cincin hubung singkat.

1. Kontaktor Magnet Arus Searah (DC)
Kontaktor magnet arus searah (DC) terdiri dari sebuah kumparan yang intinya terbuat dari besi. Jadi bila arus listrik mengalir melalui kumparan, maka inti besi akan menjadi magnet. Gaya magnet inilah yang digunakan untuk menarik angker yang sekaligus menutup/ membuka kontak. Bila arus listrik terputus ke kumparan, maka gaya magnet akan hilang dan pegas akan menarik/menolak angker sehingga kontak kembali membuka atau menutup.
Untuk merancang kontaktor arus searah yang besar dibutuhkan tegangan kerja yang besar pula, namun hal ini akan mengakibatkan arus yang melalui kumparan akan besar dan kontaktor akan cepat panas. Jadi kontaktor magnet arus searah akan efisien pada tegangan kerja kecil seperti 6 V, 12 V dan 24 V.





Gambar 1. Simbol dan gambar fisik kontaktor magnet DC

Bentuk fisik relay dikemas dengan wadah plastik transparan, memiliki dua kontak SPDT (Single Pole Double Throgh) Gambar 2.1, satu kontak utama dan dua kontak cabang). Relay jenis ini menggunakan tegangan DC 6V, 12 V, 24 V, dan 48 V. Juga tersedia dengan tegangan AC 220 V. Kemampuan kontak mengalirkan arus listrik sangat terbatas kurang dari 5 ampere. Untuk dapat mengalirkan arus daya yang besar untuk mengendalikan motor induksi, relay dihubungkan dengan
Bila kontaktor untuk arus searah digunakan pada arus AC maka kemagnetannya akan timbul dan hilang setiap saat mengikuti gelombang arus AC.

2. Kontaktor Magnet Arus Bolak balik (AC)
Kontruksi kontaktor magnet arus bolak-balik pada dasarnya sama dengan kontaktor magnet arus searah. Namun karena sifat arus bolak-balik bentuk gelombang sinusoida, maka pada satu periode terdapat dua kali besar tegangan sama dengan nol. Jika frekuensi arus AC 50 Herz berarti dalam 1 detik akan terdapat 50 gelombang. Dan 1 periode akan memakan waktu 1/50 = 0,02 detik yang menempuh dua kali titik nol. Dengan demikian dalam 1 detik terjadi 100 kali titik nol atau dalam 1 detik kumparan magnet kehilangan magnetnya 100 kali.






Gambar 2. Simbol dan kode angka serta bentuk fisik dari kontaktor

Karena itu untuk mengisi kehilangan magnet pada kumparan magnet akibat kehilangan arus maka dibuat belitan hubung singkat yang berfungsi sebagai pembangkit induksi magnet ketika arus magnet pada kumparan magnet hilang. Dengan demikian maka arus magnet pada kontaktor akan dapat dipertahankan secara terus menerus (kontinu).
Bila kontaktor yang dirancang untuk arus AC digunakan pada arus DC maka pada kumparan itu tidak timbul induksi listrik sehingga kumparan menjadi panas. Sebaliknnya, bila kontaktor magnet untuk arus DC yang tidak mempunyai belitan hubung singkat diberikan arus AC maka pada kontaktor itu akan bergetar yang disebabkan oleh kemagnetan pada kumparan magnetnya timbul dan hilang setiap 100 kali.



Kontaktor akan bekerja normal bila tegangannya mencapai 85 % dari tegangan kerja, bila tegangan turun kontaktor akan bergetar.
Ukuran dari kontaktor ditentukan oleh batas kemampuan arusnya. Biasanya pada kontaktor terdapat beberapa kontak, yaitu kontak normal membuka (Normally Open = NO) dan kontak normal menutup (Normally Close = NC). Kontak No berarti saat kontaktor magnet belum bekerja kedudukannya membuka dan bila kontaktor bekerja kontak itu menutup/ menghubung. Sedangkan kontak NC berarti saat kontaktor belum bekerja kedudukan kontaknya menutup dan bila kontaktor bekerja kontak itu membuka. Jadi fungsi kerja kontak NO dan NC berlawanan. Kontak NO dan NC bekerja membuka sesaat lebih cepat sebelum kontak NO menutup.



Gambar 3. Simbol-simbol kontaktor magnet. a) Kumparan (coil), b) Kontak Utama, c) Kontak bantu

Fungsi dari kontak-kontak dibuat untuk kontak utama dan kontak bantu. Kontak utama terdiri dari kontak NO dan kontak bantu terdiri dari kontak NO dan NC. Kontak utama digunakan untuk mengalirkan arus utama, yaitu arus yang diperlukan untuk pesawat pemakai listrik misalnya motor listrik, pesawat pemanas dan sebagainya. Sedangkan kontak bantu digunakan untuk mengalirkan arus bantu yaitu arus yang diperlukan untuk kumparan magnet, alt bantu rangkaian, lampu-lampu indikator, dan lain-lain.
Dari informasi diatas dapat dilihat bahwa keuntungan penggunaan kontaktor magnet daripada saklar togel dan saklar Cam adalah,
* Arus listrik yang mengalir pada saklar pengontrol sangat kecil dibandingkan arus beban.
* Dapat mengontrol beban listrik dari tempat jauh dengan kerugian tegangan yang relatif kecil.

Sumber: erick-son1.blogspot.com/2009/10/jenis-dan-kegunaan-kontaktor-magnet.html
